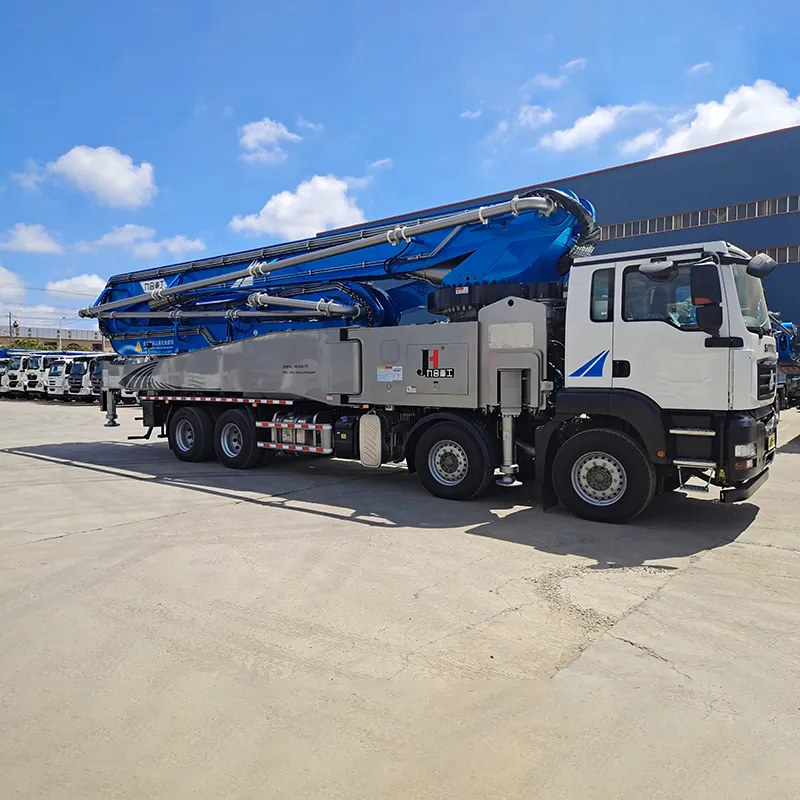

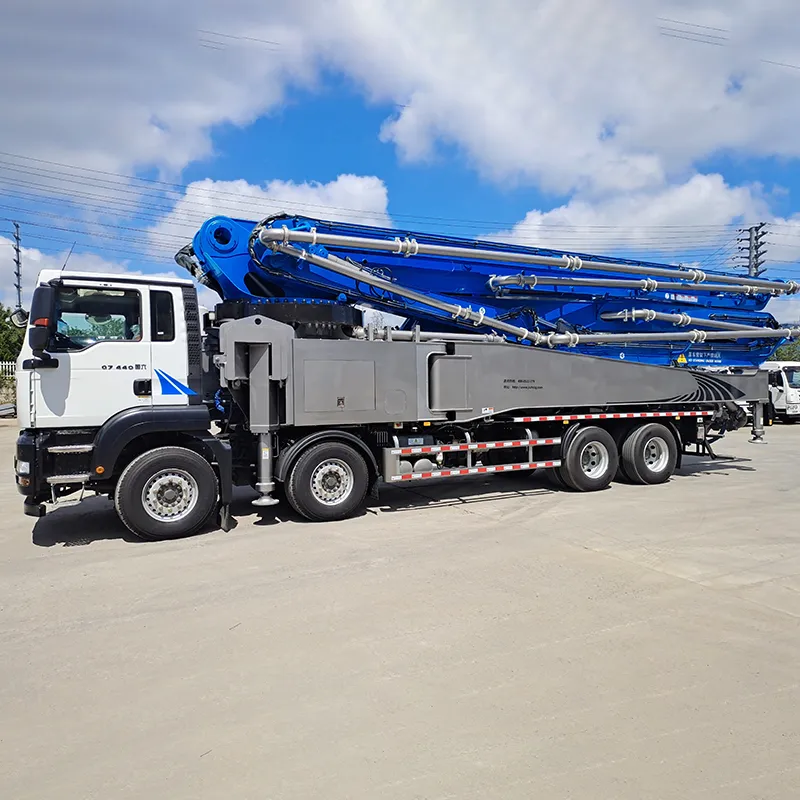

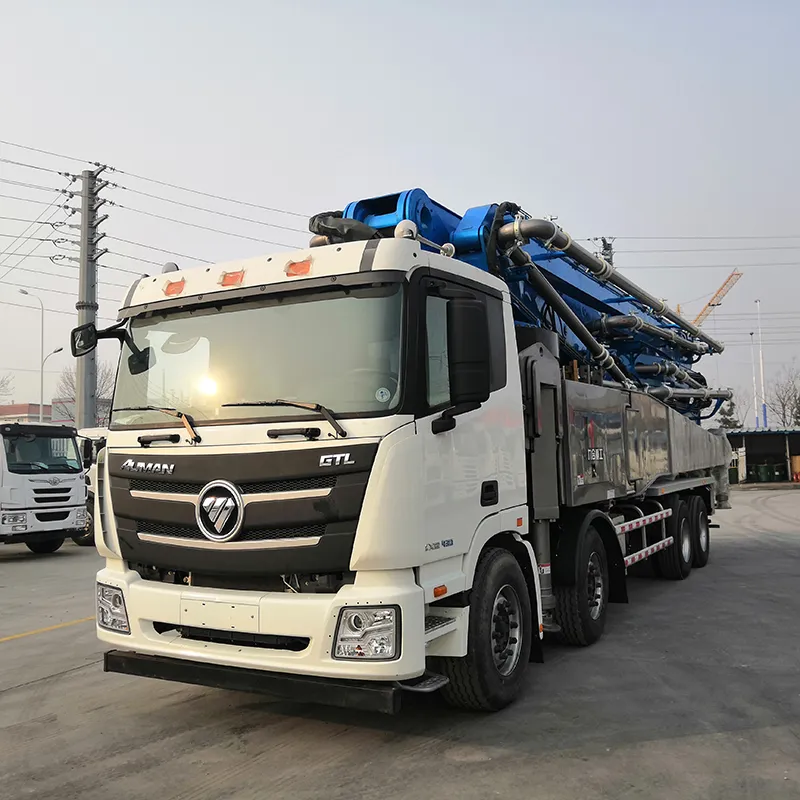

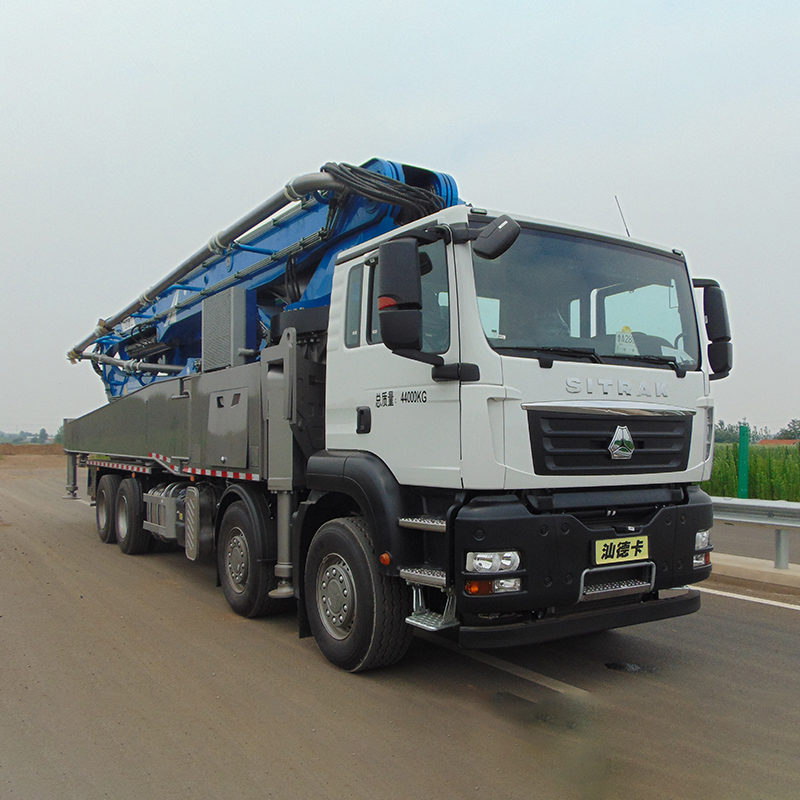

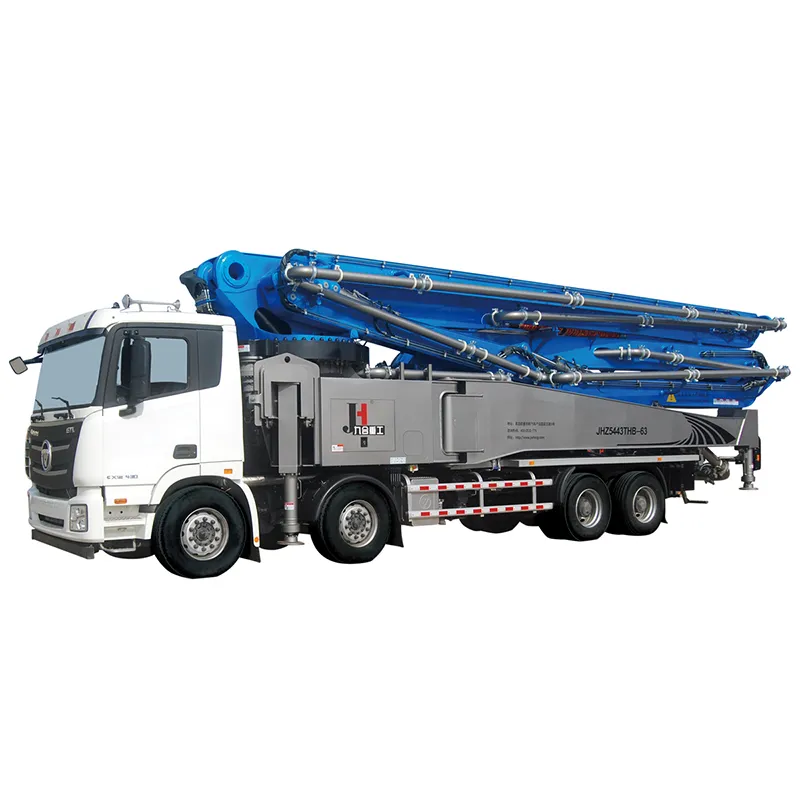

مضخة الخرسانة المثبتة على الشاحنة JHZ5440THBBJ - تفاصيل المنتج الكاملة

مقدمة

يعد JHZ5440THBBJ جهازًا متطورًامضخة الخرسانة المثبتة على الشاحنة، مصممة لوضع الخرسانة عالية الكفاءة والدقة والمرونة في مشاريع البناء. تم تصنيعها بهندسة متقدمة، هذاشاحنة مضخة الخرسانةيجمع بين هيكل قوي ونظام ذراع هيدروليكي وتقنية تحكم ذكية لتقديم أداء فائق.

مع أقصى وصول رأسي يبلغ 62.3 مترًا ونصف قطر توزيع أفقي يبلغ 58.3 مترًا، يضمن JHZ5440THBBJ إمكانية تسليم الخرسانة بأمان وكفاءة حتى إلى مواقع البناء الأكثر تحديًا. يتيح نظام ذراع الرافعة المعياري، الذي يتميز بستة أقسام قابلة للطي من نوع RZ، تشغيلًا متعدد الاستخدامات للمباني الشاهقة والجسور والأنفاق ومشاريع البناء المعقدة الأخرى.

السيارة مجهزة متكاملهمضخة الخرسانة المتنقلةالنظام، بما في ذلك أدوات التحكم الكهربائية المتقدمة، وناقل الحركة الهيدروليكي، وخطوط الأنابيب الخرسانية المتينة. يضمن الجمع بين التحكم الدقيق والقوة القوية أداء ضخ موثوقًا ومتسقًا مع تقليل وقت التوقف عن العمل واحتياجات الصيانة.

المواصفات / معلمات المنتج

سمات

• نظام ذراع الوصول العالي: أقصى ارتفاع رأسي 62.3 م ونصف قطر أفقي 58.3 م، مناسب للمباني الشاهقة ومواقع البناء المعقدة.

• محرك هيدروليكي متقدم: يضمن النظام الهيدروليكي ذو الحلقة المفتوحة مع ضغط العمل العالي (35 ميجا باسكال) ضخًا مستقرًا ودقيقًا.

• التحكم الكهربي النسبي: حركات ذراع الرافعة دقيقة للغاية، ويتم التحكم فيها عبر نظام 24 فولت مع وحدات IFM وإلكترونيات Siemens.

• ركائز مرنة: نظام نشر X-R يضمن الثبات على الأراضي غير المستوية.

• خط أنابيب خرساني متين: أنبوب بقطر 125 ملم مع قسم ذيل بطول 3 أمتار يضمن توصيل الخرسانة بشكل سلس ومستمر.

المزايا

• كفاءة عالية ومتطلبات عمالة أقل مقارنة بوضع الخرسانة يدوياً.

• تسمح تغطية ذراع الرافعة طويلة المدى بالوصول إلى الأرضيات الشاهقة ونقاط البناء البعيدة.

• موثوق مضخة الخرسانة المتنقلة يقلل النظام من وقت التوقف عن العمل والصيانة.

• توفر أقسام ذراع الرافعة المعيارية والطي من النوع RZ نقلًا مدمجًا وإعدادًا سريعًا.

• تعمل الضوابط الدقيقة على تحسين السلامة وتقليل هدر المواد.

التطبيقات

• تشييد المباني الشاهقة

• وضع خرسانة الجسور والأنفاق

• المشاريع الصناعية واسعة النطاق

• مواقع البناء البلدية والبنية التحتية التي تتطلب مضخات الخرسانة المثبتة على الشاحنات

النظام الكهربائي والهيدروليكي

تم تجهيز JHZ5440THBBJ بنظام كهربائي 24V مع وحدات التحكم IFM، والإلكترونيات الوسيطة Siemens، وأجهزة التحكم عن بعد اللاسلكية TECHWELL/OHM. المحرك الهيدروليكي عبارة عن نظام مفتوح الحلقة مزود بمضخات PUSH مزدوجة (A11VO130 + A11VO130 أو A11VO190 مزدوجة) مما يوفر إزاحة 260/380 عند 35 ميجا باسكال، مما يضمن عمليات ذراع مستقرة وكفاءة ضخ مستمرة. تتميز ذراع الرافعة والركائز بصمامات دقيقة متعددة الاتجاهات من NORMA، وHAWE، وYUATSUSEIKI لضمان التشغيل الموثوق.

التعليمات

1. ما هو الحد الأقصى للوصول العمودي؟
   62.3 متر، مناسب للبناء الشاهق.

2. ما هو الحد الأقصى لنصف قطر التوزيع الأفقي؟
   58.3 مترًا، مما يسمح بوضع الخرسانة بشكل مرن.

3. كم عدد أقسام الازدهار لديها؟
   6 أقسام قابلة للطي من نوع RZ للنقل المدمج.

4. ما نوع نظام التحكم المستخدم؟
   التحكم الكهربي النسبي مع النظام الكهربائي 24 فولت، ووحدات IFM، وإلكترونيات سيمنز.

5. ما هو ضغط العمل للنظام الهيدروليكي؟
   35 ميجاباسكال، مما يضمن ضخًا ثابتًا ودقيقًا.

6. ما هو قطر الأنبوب الخرساني؟
   125 ملم مع قسم ماسورة ذيل 3 متر.

7. ما هي الشركات التي تقوم بتوريد المكونات الهيدروليكية الرئيسية؟
   PUSH (المضخة الرئيسية)، NORMA (صمام متعدد الاتجاهات لذراع الرافعة)، HAWE (صمام توازن ذراع الرافعة)، YUATSUSEIKI (صمام مداد).

8. هل هي مناسبة للتضاريس غير المستوية؟
   نعم، يضمن نشر الركائز من النوع X-R الاستقرار على الأراضي غير المستوية.

9. ما هي السرعة القصوى للقيادة؟
   100 كم/ساعة.

10. ما نوع الإطارات التي يتم تركيبها؟
    315/80R22.5 لقدرة تحمل عالية ومتانة.

11. ما هي التطبيقات المناسبة لها؟
    المباني الشاهقة والجسور والأنفاق والمشاريع الصناعية والبلدية باستخدام شاحنات مضخة الخرسانة.

12. هل يدعم جهاز التحكم عن بعد اللاسلكي؟
    نعم، وحدات التحكم عن بعد TECHWELL (Shanghai) أو OHM.

13. كم درجة يمكن للبرج أن يدور؟
    دوران 420 درجة لتشغيل ذراع الرافعة المرن.

14. ما هي زاوية الاقتراب/المغادرة؟
    اقتراب 17 درجة ومغادرة 10 درجات.

15. كيف تتم الصيانة؟
    تشمل الفحوصات المنتظمة الزيت الهيدروليكي، والمرشحات، ومفاصل ذراع الرافعة، والصمامات، والمكونات الكهربائية من أجل التشغيل المستمر للمحرك مضخة الخرسانة المتنقلة.
